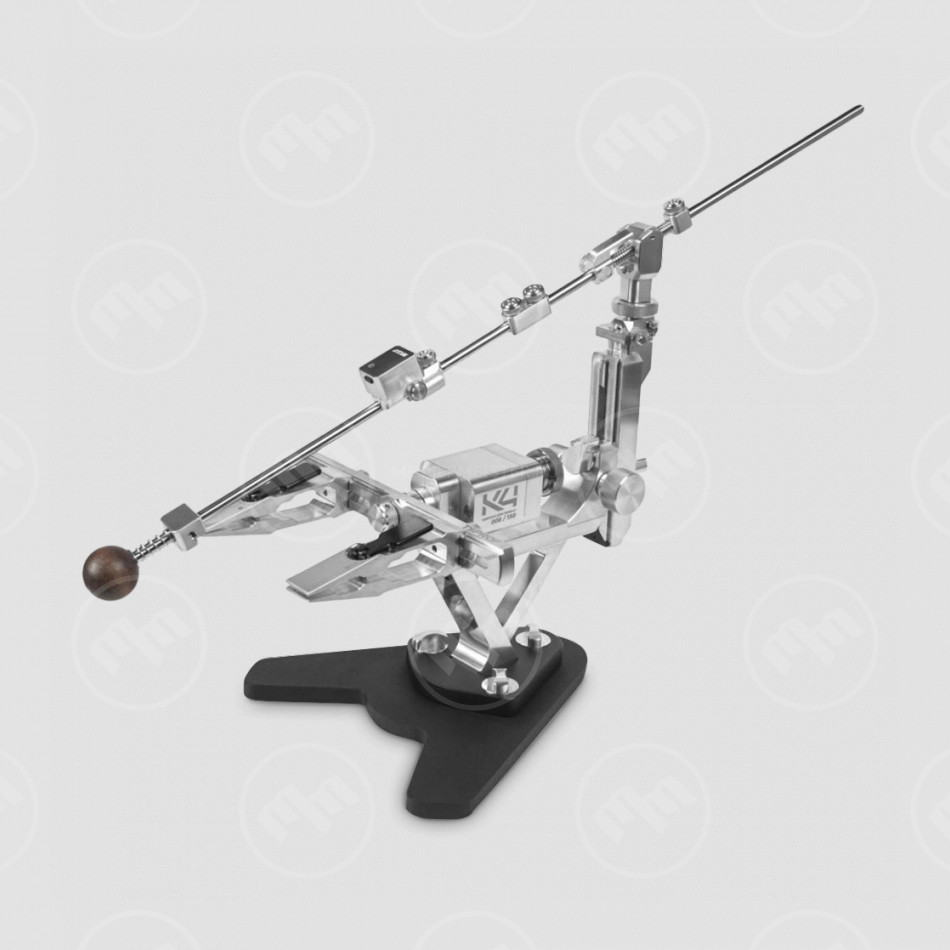

Точилка для ножей TSPROF Профиль К4, серия K04, TS-K4P240210, Техностудия «Профиль»

Поворотный механизм

Регулировка усилия, необходимого для переворота рамки с зажимами плавно настраивается винтом на задней крышке поворотного механизма. Реализована возможность полной блокировки переворота, которая будет полезна при капитальном перепрофилировании ножа, во время длительных обдирочных работ, когда нож подвергается большим нагрузкам и вибрациям, а также, при заточке особо длинных клинков, когда нужна дополнительная защита от случайного переворота. Полностью изменена схема фиксации подвижных элементов внутри узла. Благодаря этому, жёсткость при удержании горизонтального положения рамки стала выше, а отклонении рамки при усилии в 30 Н составит всего 0,1 градус.

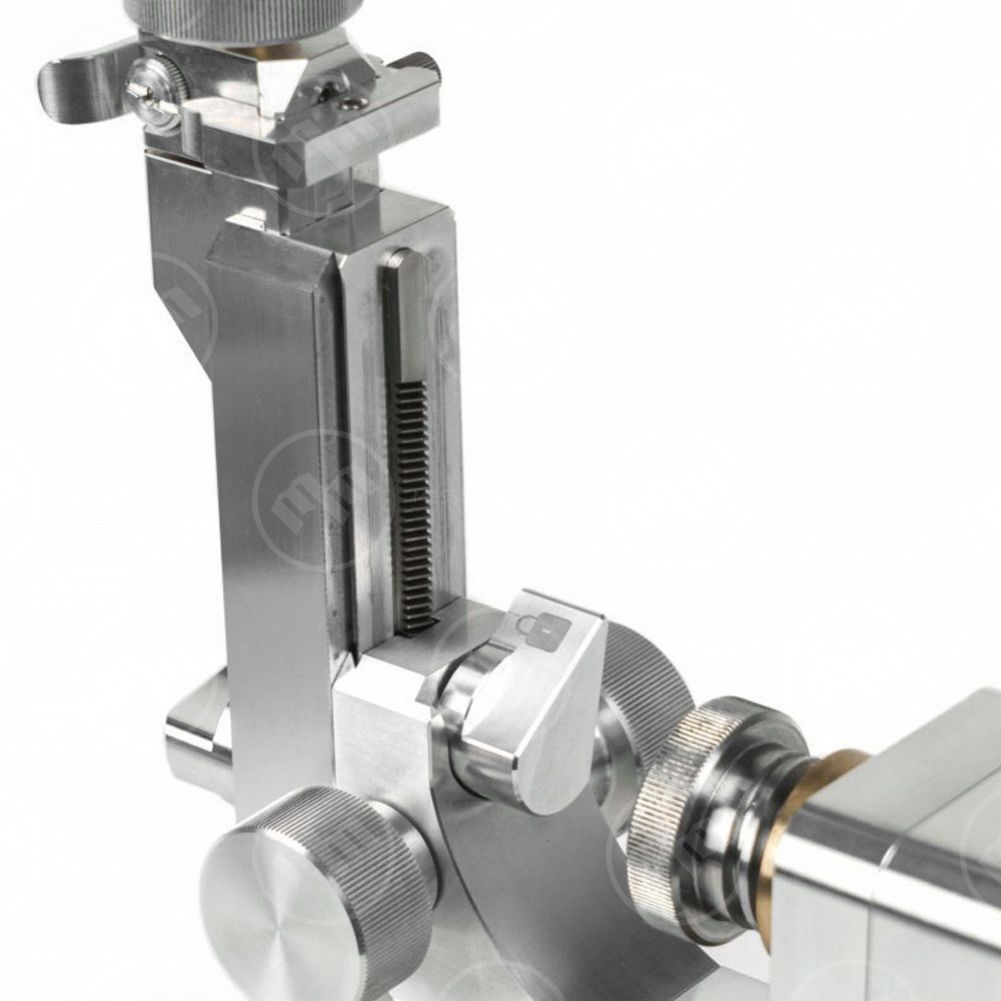

Реечный подъёмник

Его конструкция позволяет легче, быстрее и точнее выставить угол заточки. Блокировка подвижных элементов подъёмника осуществляется одной рукой и обеспечивает надёжную фиксацию в заданном положении. Реализовано три способа выставления угла: грубая настройка (точность до 1 градуса) при помощи выдвижного ползуна, точная настройка (до 0,1 градуса) при помощи реечного подъемника и сверхточная (до 0,01 градуса) при помощи механизма микроподачи. Узел микроподачи позволяет изменять угол с точностью менее 0,1 градуса, что особенно востребовано при снятии заусенца и при работе с особо тонкими видами абразивов.

Компенсатор

На реечном подъемнике реализован съемный компенсатор разницы толщины абразива, позволяющий быстро попасть в желаемый угол при смене камня.

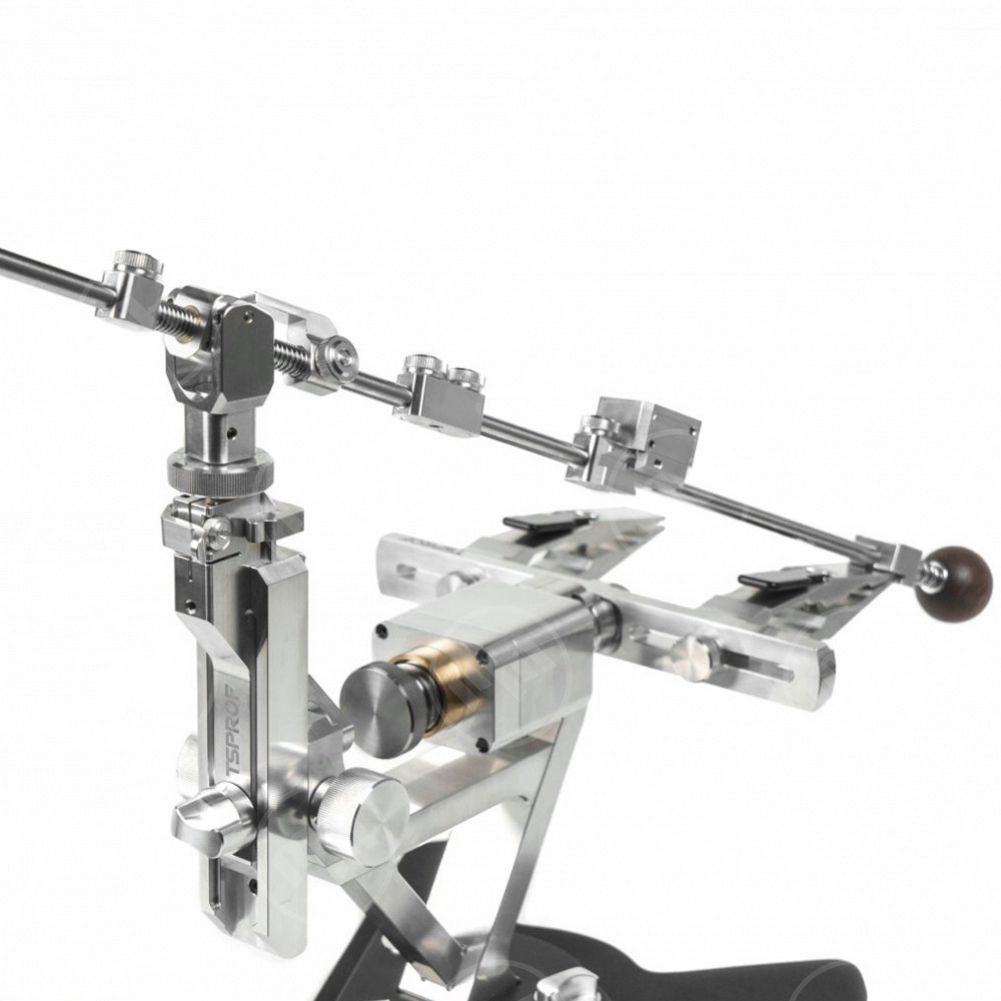

Держатель абразива

Принципиально новый метод крепления ограничителей и муфты на штанге обеспечивает повышенную надежность крепления и неподвижность элементов во время работы. Вместо точечной фиксации винтом, теперь осуществляется фиксация по площади, через цилиндрические муфты с отверстиями. Уменьшилось усилие, необходимое для фиксации элементов, а также устранена вероятность повреждения поверхности штанги. Передний упор штанги позволяет удобно снимать и устанавливать абразивный камень. Установленный в упор винт с подпружиненным шариком ограничивает его свободное вращение на штанге, а также обеспечивает более плавных ход упора. В шарнирном узле применена пара скольжения нержавейка-латунь, обеспечивающая плавность хода штанги в процессе работы.

Парковка

Привычная пользователям TSPROF Профиль К03 парковка при помощи ограничителя и тормозного диска претерпела небольшие изменения в кинематической схеме и стала ещё удобнее.

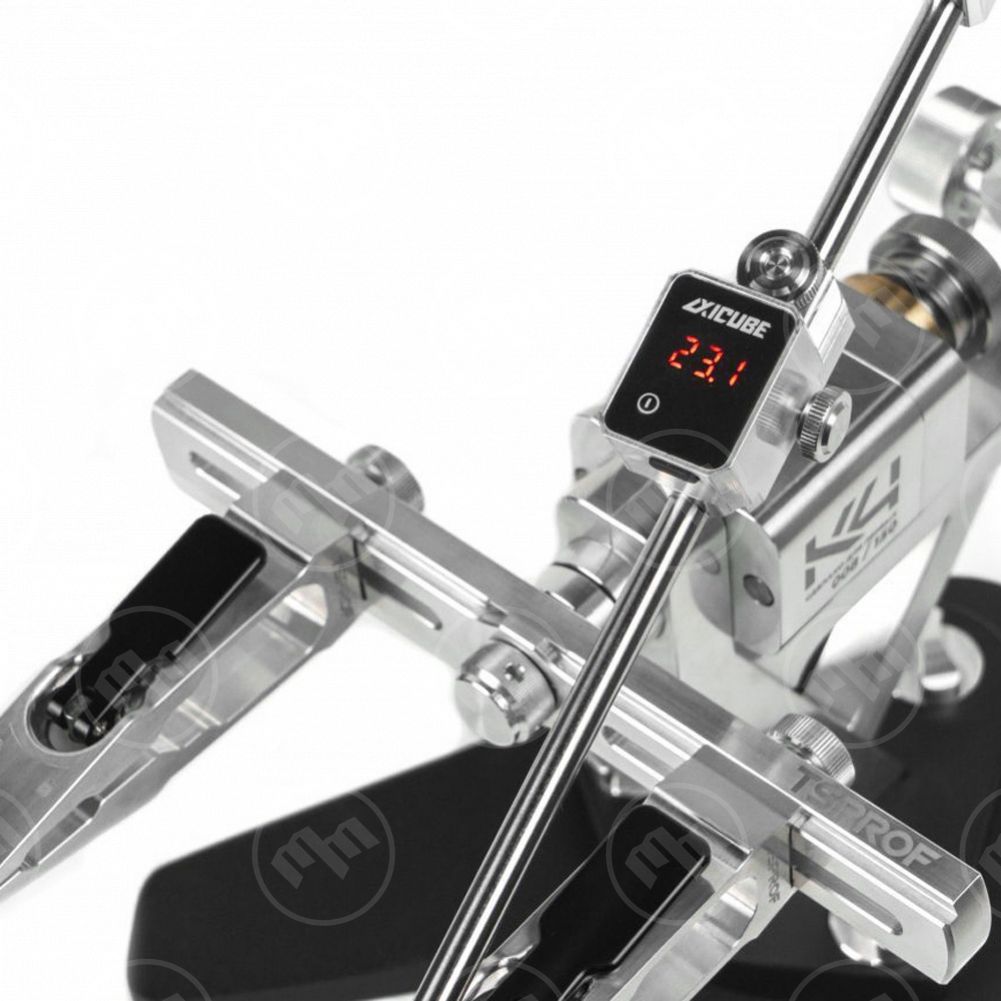

Быстросъемный электронный угломер Axicube-i в корпусе со съемным аккумулятором

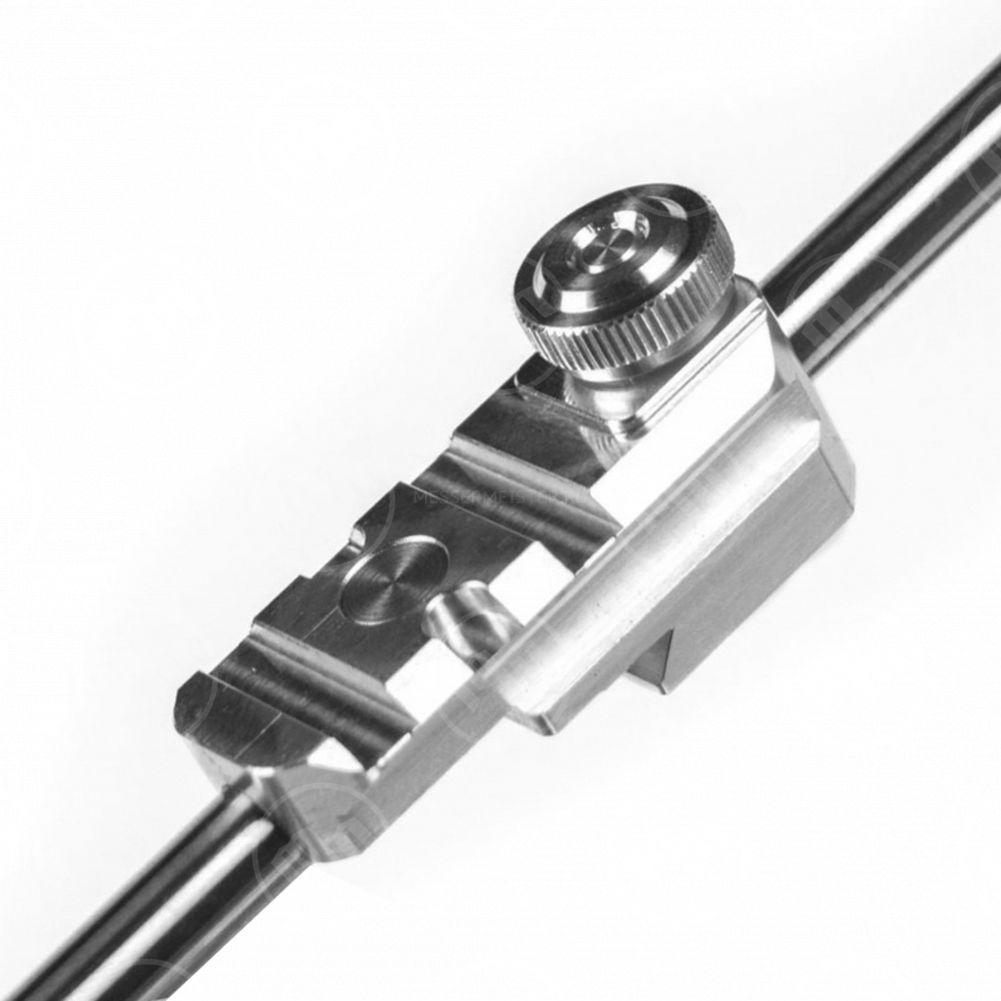

Угломер располагается на дальнем упоре штанги, с возможностью быстро устанавливать и снимать его для уменьшения нагрузки на абразив при работе и для удобства зарядки в удаленном от системы заточки места. Крепление на планку пикатинни, в сочетании со стопорным винтом и магнитом обеспечивает лёгкую и надёжную фиксацию угломера для точных измерений угла заточки. Зарядка устройства осуществляется через разъем USB type-C.

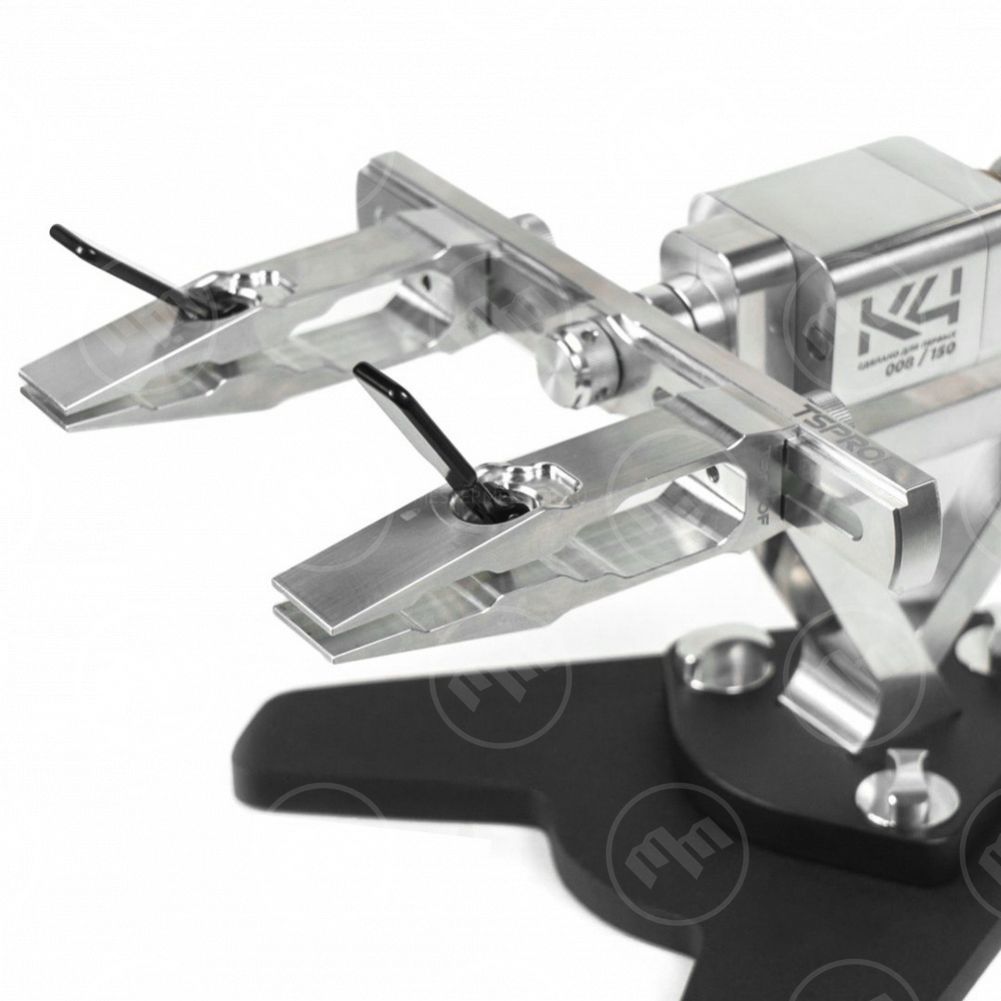

Зажимы Quick

Эксцентриковый зажим TSPROF Quick позволяет надежно зажимать ножи с толщиной от 1 до 7 мм. Быстрый и лёгкий способ зажать нож с усилием 300 Н без использования отвёрток. Конструкция зажимов TSPROF просчитана по напряжениям методом конечных элементов. Толщина материала и конструктивные элементы рассчитаны так, что напряжения равномерно распределяются по всей длине зажима, обеспечивая равномерное смыкание губок при зажатии.

Съемная рамка

Вы можете снять нож, не извлекая его из зажимов, на любом этапе заточки. Выполнить контроль состояния режущей кромки и вернуть нож в исходное положение в заточной системе. Повторно выставлять угол заточки, позиционировать нож в зажимах и попадать в подвод не потребуется. Рамка совместима со всеми зажимами заточных систем серий TSPROF Профиль К03, TSPROF Kadet, TSPROF Pioneer.

Больше возможностей для заточки различных ножей

Компоновка узлов заточной системы позволяет устанавливать угол заточки на сторону в диапазоне от 9 до 39,5 градусов для ножей длиной до 430 мм.

Прочная конструкция и устойчивая подставка

Конструкция стойки несёт в себе не только обновлённый внешний вид, но и обеспечивает удобство при переноске изделия, позволяя удобно держать устройство одной рукой. Система крепится к фрезерованному основанию тремя быстрозажимными креплениями, надёжно фиксирующими стойку системы к стальной плите. Благодаря своей форме, весу, а также тонким и широким амортизаторам, на данном основании система будет оставаться неподвижной в процессе заточки.

Комплектация:
